Zasada działania zaworu czterodrożnego: klucz do efektywności i wydajności systemów chłodniczych i klimatyzacyjnych

Zasada działania zaworu czterodrożnego stanowi fundament, na którym opierają się nowoczesne systemy chłodnicze i klimatyzacyjne. Jego rola jest nie do przecenienia, gdyż pozwala na efektywne zarządzanie przepływem czynnika chłodniczego, optymalizując procesy chłodzenia i ogrzewania pomieszczeń. W niniejszym artykule omówimy podstawowe informacje dotyczące zaworu czterodrożnego, jego zasadę działania oraz zastosowanie w układach chłodniczych i klimatyzacyjnych. Przedstawimy również kluczowe komponenty zaworu, sposoby sterowania i regulacji, a także czynniki wpływające na jego wydajność i żywotność. Celem artykułu jest przedstawienie roli, jaką odgrywa zawór czterodrożny, oraz scharakteryzowanie jego wkładu w efektywność współczesnych systemów chłodniczych i klimatyzacyjnych.

Podstawowe informacje o zaworze czterodrożnym

Zawór czterodrożny, często nazywany również zaworem przełączającym, jest kluczowym elementem układów chłodniczych i klimatyzacyjnych. Jego głównym zadaniem jest kontrolowanie przepływu czynnika chłodniczego, umożliwiając efektywne przełączanie między trybami chłodzenia i ogrzewania. Zawór ten pozwala na:

• Zmianę kierunku przepływu czynnika chłodniczego – w zależności od trybu pracy systemu (chłodzenie czy ogrzewanie),
• Rozdzielenie obiegu chłodzenia i ogrzewania – dzięki temu urządzenie może jednocześnie chłodzić i ogrzewać różne pomieszczenia.

Działanie zaworu czterodrożnego opiera się na zasadzie zmiennej przepustowości. W praktyce oznacza to, że przepustowość zaworu może być dostosowywana do aktualnych potrzeb systemu, umożliwiając optymalną kontrolę przepływu czynnika chłodniczego. Zawór czterodrożny może występować w różnych konfiguracjach, w zależności od wymagań konkretnego systemu chłodniczego. Warto zaznaczyć, że właściwe dobranie zaworu do danego zastosowania jest kluczowe dla zapewnienia wydajności i niezawodności całego układu.

Zasada działania zaworu czterodrożnego: przepływ i kierunek

Zawór czterodrożny, jak sama nazwa wskazuje, posiada cztery wejścia/wyjścia, które łączą się z innymi elementami układu chłodniczego. Kluczową rolą zaworu jest zarządzanie przepływem czynnika chłodniczego, a jego zasada działania opiera się na zmianie kierunku przepływu czynnika w zależności od trybu pracy systemu.

W trybie chłodzenia:

• Czynnik chłodniczy, który opuszcza parownik (nisko temperaturowy gaz), kierowany jest przez zawór do sprężarki,
• Czynnik chłodniczy, który opuszcza skraplacz (wysoko temperaturowy gaz), kierowany jest przez zawór do parownika.

W trybie ogrzewania:

• Czynnik chłodniczy, który opuszcza parownik (nisko temperaturowy gaz), kierowany jest przez zawór do skraplacza,
• Czynnik chłodniczy, który opuszcza skraplacz (wysoko temperaturowy gaz), kierowany jest przez zawór do sprężarki.

Dzięki tym zmianom kierunku przepływu czynnika chłodniczego, zawór czterodrożny pozwala na sprawne przełączanie między trybami chłodzenia i ogrzewania, co jest niezbędne dla efektywnego i wygodnego użytkowania systemów klimatyzacyjnych. Warto zauważyć, że zawór czterodrożny działa w sposób ciągły, dostosowując przepustowość w zależności od aktualnych warunków i potrzeb systemu, co gwarantuje optymalną kontrolę przepływu czynnika chłodniczego.

Zastosowanie zaworu czterodrożnego w układach chłodniczych i klimatyzacyjnych

Zawór czterodrożny znajduje zastosowanie w szerokim spektrum systemów chłodniczych i klimatyzacyjnych, zarówno w instalacjach domowych, jak i komercyjnych. Jego elastyczność i zdolność do efektywnego przełączania trybów pracy sprawiają, że jest nieodłącznym elementem wielu układów. Główne obszary zastosowania zaworu czterodrożnego obejmują:

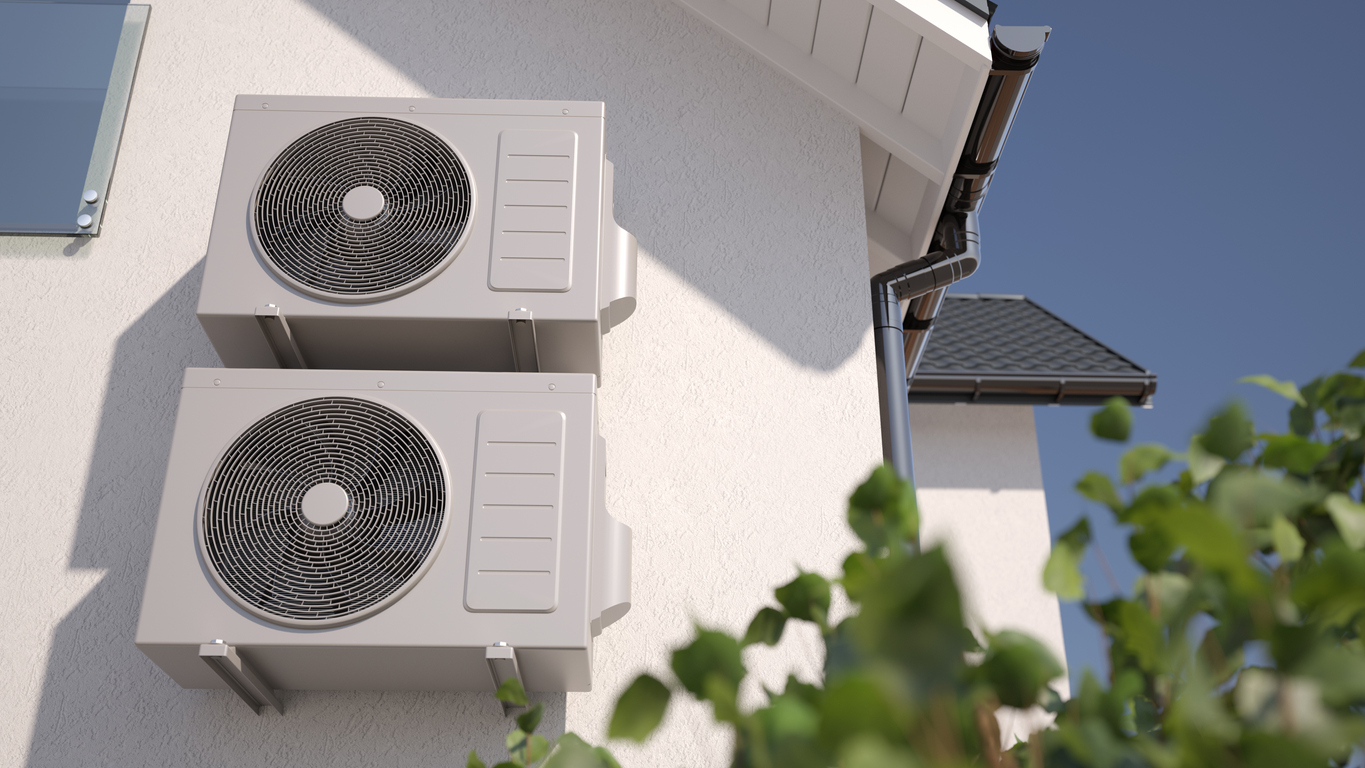

• Klimatyzacja – w systemach typu split, multi-split oraz VRF (Variable Refrigerant Flow), zawór czterodrożny umożliwia jednoczesne chłodzenie i ogrzewanie różnych stref pomieszczeń, zwiększając komfort i wydajność energetyczną,
• Pompy ciepła – zarówno wodne, jak i powietrzne, zawór czterodrożny jest niezbędny do sprawnego działania układu, pozwalając na dostarczanie ciepła w trybie ogrzewania i usuwanie ciepła w trybie chłodzenia,
• Chłodnictwo przemysłowe – w systemach chłodzenia produktów, magazynowania żywności czy farmacji, zawór czterodrożny pozwala na precyzyjne kontrolowanie temperatury, chroniąc wrażliwe produkty przed uszkodzeniem.

Warto dodać, że zawór czterodrożny jest szczególnie przydatny w układach, które wymagają szybkiego i elastycznego przełączania między trybami chłodzenia i ogrzewania, takich jak pompy ciepła czy klimatyzatory. Dzięki swoim właściwościom, zawór czterodrożny przyczynia się do zwiększenia wydajności energetycznej, oszczędności kosztów eksploatacyjnych i poprawy komfortu użytkowania współczesnych systemów chłodniczych i klimatyzacyjnych.

Budowa zaworu czterodrożnego: kluczowe komponenty

Zawór czterodrożny składa się z kilku podstawowych elementów, które współpracują ze sobą, aby umożliwić precyzyjne kontrolowanie przepływu czynnika chłodniczego. Poniżej przedstawiamy najważniejsze komponenty zaworu czterodrożnego:

• Korpus zaworu – to główna część zaworu, w której znajdują się cztery otwory umożliwiające podłączenie do innych elementów systemu chłodniczego. Korpus wykonany jest zwykle z wysokiej jakości materiałów odpornych na korozję i uszkodzenia mechaniczne, takich jak mosiądz czy stal nierdzewna,
• Tłok – ruchomy element, który odpowiada za regulację przepływu czynnika chłodniczego. Tłok przesuwa się wewnątrz korpusu zaworu w zależności od potrzeb systemu, umożliwiając zmianę kierunku przepływu czynnika,
• Sprężyna – element sprężysty, który utrzymuje tłok w odpowiedniej pozycji. Sprężyna jest kluczowa dla prawidłowego działania zaworu, gdyż pozwala na precyzyjne kontrolowanie przepływu czynnika chłodniczego w zależności od ciśnienia w układzie,
• Uszczelki i o-ringi – te niewielkie, ale istotne elementy gwarantują szczelność zaworu, zapobiegając wyciekom czynnika chłodniczego oraz przedostawaniu się zanieczyszczeń do wnętrza układu,
• Cewka elektromagnetyczna (w przypadku zaworów sterowanych elektronicznie) – umożliwia precyzyjne sterowanie pozycją tłoka na podstawie sygnałów elektrycznych, co pozwala na bardziej zaawansowane możliwości regulacji przepływu czynnika chłodniczego.

Właściwe zrozumienie budowy zaworu czterodrożnego jest kluczowe dla diagnozowania i rozwiązywania problemów związanych z jego działaniem. Ponadto, regularne konserwacja i kontrola poszczególnych komponentów zaworu przyczyniają się do wydłużenia jego żywotności oraz utrzymania wysokiej wydajności systemu chłodniczego czy klimatyzacyjnego.

Sterowanie i regulacja zaworem czterodrożnym

Precyzyjne sterowanie i regulacja zaworu czterodrożnego są kluczowe dla optymalnego działania systemów chłodniczych i klimatyzacyjnych. W zależności od rodzaju zaworu, sterowanie może odbywać się w sposób mechaniczny, termiczny lub elektroniczny. Poniżej przedstawiamy najważniejsze metody sterowania zaworem czterodrożnym:

• Mechaniczne sterowanie – w przypadku zaworów mechanicznych, przepływ czynnika chłodniczego jest regulowany poprzez ręczne ustawienie tłoka w korpusie zaworu. Chociaż jest to prosty sposób sterowania, nie pozwala on na automatyczne dostosowanie zaworu do zmieniających się warunków pracy systemu,
• Termiczne sterowanie – zawory termiczne wykorzystują właściwości materiałów rozszerzających się pod wpływem temperatury do zmiany pozycji tłoka w korpusie zaworu. W przypadku wzrostu temperatury czynnika chłodniczego, materiał termiczny rozszerza się, powodując przesunięcie tłoka. Metoda ta pozwala na pewien stopień automatycznej regulacji przepływu czynnika,
• Elektroniczne sterowanie – w zaworach elektronicznych, cewka elektromagnetyczna pozwala na precyzyjne sterowanie pozycją tłoka na podstawie sygnałów elektrycznych. Dzięki zaawansowanym systemom sterowania, zawory elektroniczne oferują najlepszą możliwość regulacji przepływu czynnika chłodniczego, co przekłada się na wyższą efektywność energetyczną i lepszy komfort użytkowania systemu.

W przypadku zaworów sterowanych elektronicznie, możliwe jest również zdalne sterowanie oraz integracja z systemami automatyki budynkowej (BMS), co pozwala na jeszcze większą elastyczność i oszczędność energetyczną. Wybór odpowiedniej metody sterowania zaworem czterodrożnym zależy od wymagań konkretnego systemu chłodniczego czy klimatyzacyjnego oraz budżetu inwestora. Warto jednak pamiętać, że inwestycja w zaawansowane rozwiązania sterowania może przynieść znaczące korzyści w dłuższej perspektywie czasowej.

Konserwacja i potencjalne problemy z zaworem czterodrożnym

Zawór czterodrożny, jako kluczowy element systemów chłodniczych i klimatyzacyjnych, wymaga regularnej konserwacji, aby zapewnić optymalną wydajność i długotrwałe działanie. Poniżej przedstawiamy kilka ważnych aspektów związanych z konserwacją oraz potencjalne problemy, które mogą wystąpić w przypadku niedostatecznego utrzymania zaworu:

1. Czyszczenie zaworu – regularne czyszczenie zaworu czterodrożnego jest kluczowe dla utrzymania jego właściwego działania. Zanieczyszczenia, takie jak kurz czy inne osady, mogą blokować przepływ czynnika chłodniczego, prowadząc do spadku wydajności systemu. W związku z tym, zaleca się przeprowadzanie okresowych inspekcji i czyszczenia zaworu,
2. Kontrola uszczelnień – uszczelki i o-ringi, choć niewielkie, mają kluczowe znaczenie dla szczelności zaworu. Regularna kontrola tych elementów oraz ich wymiana, gdy są już zużyte, zapobiega wyciekom czynnika chłodniczego i chroni system przed uszkodzeniami,
3. Diagnozowanie problemów – nieprawidłowe działanie zaworu czterodrożnego może objawiać się w różny sposób, np. poprzez niewystarczającą moc chłodzenia lub ogrzewania, hałas pracy czy niewłaściwą pracę sprężarki. W przypadku pojawienia się problemów, należy dokładnie zbadać zawór, aby zidentyfikować przyczynę usterki i podjąć odpowiednie działania naprawcze.

Problemy, które mogą wystąpić w przypadku zaworu czterodrożnego, obejmują:

• Uszkodzenie tłoka – może prowadzić do niewłaściwej zmiany kierunku przepływu czynnika chłodniczego, co wpłynie na efektywność systemu,
• Uszkodzenie sprężyny – może powodować nieprawidłowe działanie tłoka, co wpłynie na kontrolę przepływu czynnika chłodniczego,
• Uszkodzenie cewki elektromagnetycznej (w przypadku zaworów sterowanych elektronicznie) – może skutkować brakiem możliwości sterowania zaworem, co wpłynie na działanie całego systemu.

Podsumowanie

Zasada działania zaworu czterodrożnego odgrywa kluczową rolę w wydajnym i efektywnym działaniu systemów chłodniczych i klimatyzacyjnych. Właściwe zrozumienie jego budowy, zasady działania, zastosowań oraz metod sterowania i konserwacji jest niezbędne dla inżynierów, techników i użytkowników tych systemów. Dzięki zaworowi czterodrożnemu, możliwe jest osiągnięcie wyższego komfortu cieplnego, oszczędności energetycznych oraz długotrwałej niezawodności współczesnych układów chłodniczych i klimatyzacyjnych.
